面臨的挑戰：
來自?？怂箍档慕鉀Q方案：
a) 模擬仿真軟件
b) 安全性分析模塊
航空發動機葉片在高速運轉狀態下，鳥體撞擊會造成非常嚴重的損傷。從損傷形式上來說，主要包括鳥體與多個葉片連續碰撞，導致的葉片產生大變形、甚至斷裂，以及葉片斷裂后轉子的不平衡轉動。而葉片在斷裂后，其主體碎片會撞擊機匣。斷裂的葉片在高速運轉狀態下，會沿著切線方向飛出，并與周圍葉片發生碰撞，導致周圍葉片不同程度的損傷，殘余葉片會以高速撞擊機匣，對機匣造成侵徹損傷。由此看來，葉片抗鳥撞設計及機匣的包容性設計為設計者提出嚴峻考驗。

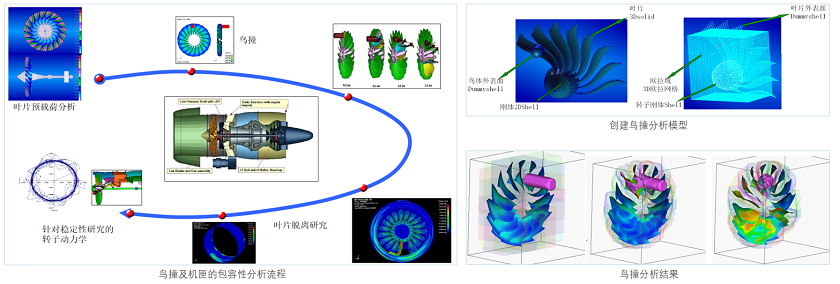

鳥撞分析可以模擬飛鳥與葉片相撞瞬間，葉片變形，斷裂的發生過程。

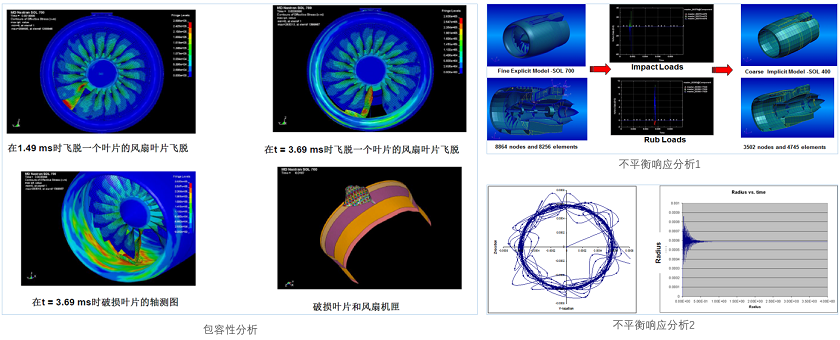

包容性分析可以得到葉片與機匣的整個碰撞過程，可以得到葉片的運動軌跡，對機匣的沖擊力，以及二次碰撞斷裂情況?？梢杂嬎愕玫綑C匣在葉片的沖擊下，應力應變的大小以及失效的情況。

c) 振動分析模塊
葉片的安全可靠性直接影響機組的運行安全。目前已知的葉片斷裂事故大多數是由于葉片振動所致，主要原因是葉片工作時受到汽流激振力作用，產生受迫振動，由此產生相當大的動應力，使葉片疲勞損壞。

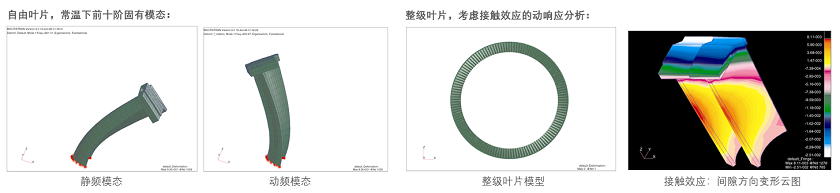

?？怂箍祿碛嗅槍θ~片模態及動響應計算的獨特算法與模型，精確地計算葉片的靜態和動態應力狀況。

d) 熱處理仿真模塊

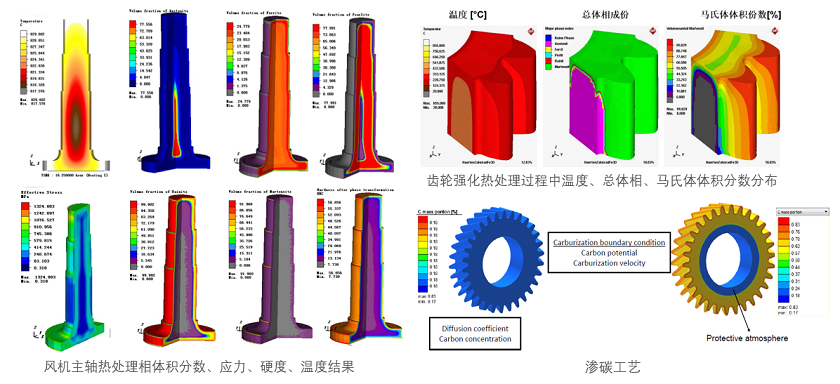

該模塊提供了專業的熱處理工藝仿真分析平臺，用戶可以在軟件中實現高度逼真的仿真環境，能夠?qū)崿F(xiàn)常見的熱處理工藝，包括：隨爐加熱、冷卻、正火、回火、退火、淬火、感應加熱、感應淬火、滲碳以及用戶自定義的熱處理工藝曲線等工藝進行仿真分析。
軟件中預置了常用介質，包括常用的水、空氣、油以及常用淬火油介質等，可以靈活組合熱處理工藝過程中的時間、溫度和熱轉換系數，并可以為全局和局部加熱、冷卻過程進行定義?？梢酝ㄟ^定義一個熱處理工藝曲線實現整個熱處理過程分析，比如熱處理過程包括：加熱、保溫、運輸、冷卻、暫停、再加熱、保溫、運輸、淬火等，輕松實現模擬一個連續的工藝過程。

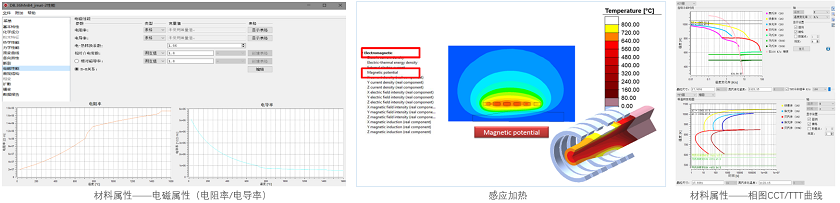

同時，該模塊配置了專業的材料庫，為熱處理分析提供充足的可選擇的材料數據，另外，材料庫還支持外部數據導入以及用戶自定義材料性能參數等，以便更精確的預測組件屬性；避免淬火裂紋；優化熱處理工藝過程，提高工藝穩定性和質量，減少缺陷部件，大幅縮短了開發時間。軟件熱處理界面采用與實際熱處理控制界面一致的界面，極易人機交互，方便用戶快速使用，即使沒有有限元基礎也可以輕松上手。內置多語言，方便用戶切換使用。
模塊主要功能和特點：

1．熱處理工藝類型
2．熱處理工藝鏈仿真

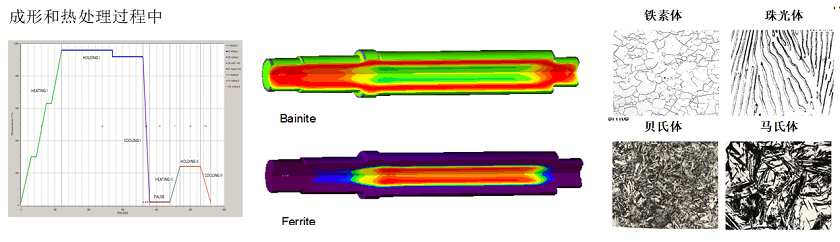

熱處理工藝可和前面成形工序配合進行連續分析。比如對工件先進行加熱分析，再進行成形分析，再進行冷卻分析，然后再進行熱處理工藝路線處理分析，可以充分考慮到各個工序的殘余應力、變形、溫度等結果的變化，對各個工序單獨分析和連續分析。在熱處理分析中還可以包含工具工裝，同時考慮工具/工裝對于部件溫度的影響，從而準確預測實際熱處理后部件的組織和機械性能等。
3．友好的用戶界面
4．預置介質傳熱參數

介質的傳熱系數表征了不同溫度下的傳熱系數，充分考慮到熱處理過程中不同溫度下的情況，能夠保證求解的精確性。

5．考慮全面的熱傳
