隨著國民經濟的發展，我國的高速鐵路也發展順序，隨著時速高達350km/h的復興號的投入運行，我國的高速鐵路正在處于一個黃金發展階段，大量的高所鐵路路線開工建設并投入運行，同時對高速列車的需求也日益增大。高速列車的質量和產量是各大制造企業關注的重點；

客戶面臨的問題
1. 工件種類多，目前接觸的車輪有30余種，車軸更是多達90余種，每種工件需要手動檢測，關鍵尺寸如位置度搬運至三坐標進行抽檢，不能保證全撿；
2. 工件手動檢測采用手動量儀，數量繁多；
3. 工件重量大，車輪最大重量752kg，車軸最大重量766.4kg，采用吊具進行上下料，勞動強度大，并且對人員及設備存在風險；
4. 測量結果采用人工記錄，沒有統一規劃，后續追蹤難度大；

方案可選配置

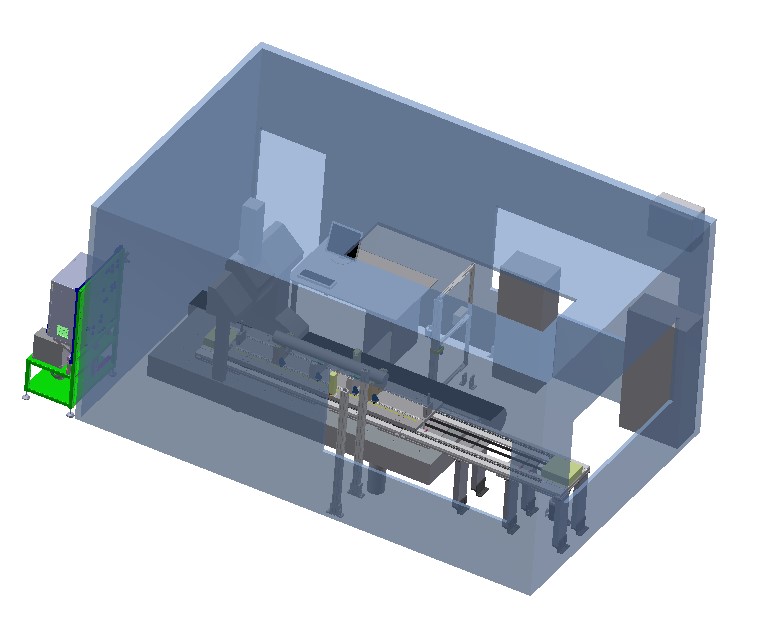

CMM+恒溫機罩+上下料系統+自動識別（車輪線）+讀碼槍+自動測量管理軟件+自動測量控制系統

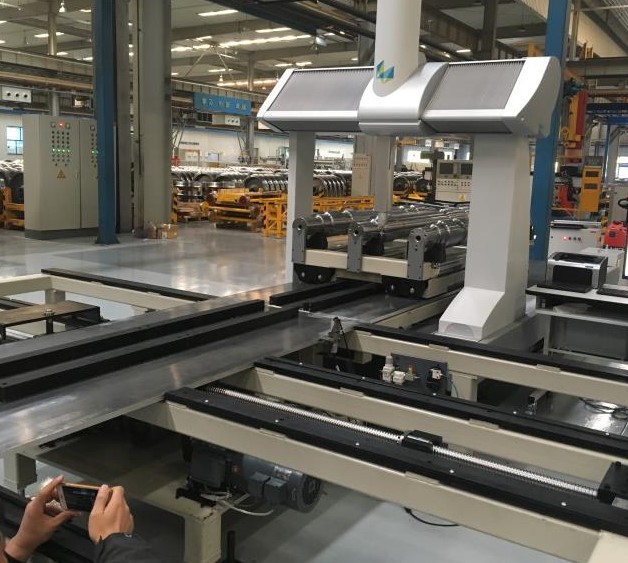

電力車軸線

機車車軸線


方案功能介紹
1)    自動測量控制系統
采用獨立的自動化系統，進行獨立的功能邏輯，安全邏輯控制，便于進行邏輯功能擴展；
獲取測量機、上下料系統的狀態，與總控系統GUDEL進行實時通訊；
2)    自動化測量管理軟件
管理測量程序，根據工件類型調用相應測量程序性；
管理圖像識別系統，根據工件類型調用圖像識別程序識別工件位姿；
工件位姿數據傳遞給PC-DMIS，實現工件任意角度的測量；
測量結果實時上傳總控系統；
3)    上下料系統
提供工件支撐，并與客戶桁架抓手對接；
機罩外上下料，并將工件自動傳輸至測量位；
適應所有類型工件的支撐要求；
4)    圖像識別系統（中車車輪線）
識別工件上工藝孔的角度姿態，并輸出角度給PC-DMIS；
5)    掃碼系統
    可通過掃碼自動確定工件類型；
?
方案優勢
1. 提高了抽檢頻率：
滿足了工件的生產節拍，可實現每個工件的關鍵特征的全撿，首末件的全尺寸抽檢；
2. 減少人工成本：
傳統的測量方式，人工進行測量并進行數據記錄，人員需求量大，本方案運行后，極大的減少人工投入；
3. 直觀的人機交互界面：
操作界面直觀，實時顯示狀態及報警，可根據客戶需求定制操作界面；
4. 提高產品測量結果的可追溯性：
測量結果自動保存，并可實現MES系統的上傳，可追溯性顯著提高。
