FPC是一種具有高度可靠性和可撓性的印刷電路板。FPC屬于傳統印刷電路板的一種，具有輕薄、彎折度高的特點，廣泛應用于手機、筆記本電腦、數碼相機等領域。FPC的漲縮，直接影響著產品的質量，因此FPC的漲縮測量不容忽視。

方案配置

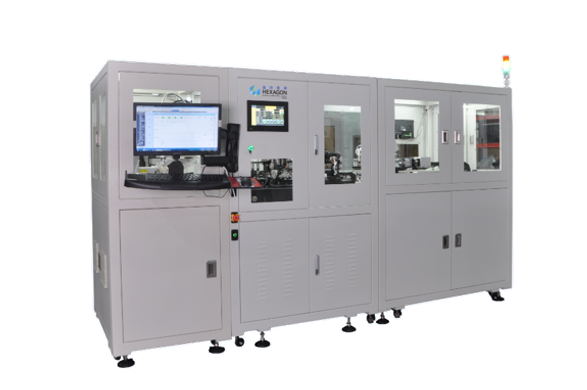

外形尺寸：長：2950mm，寬：950mm，高：1800mm。

主要組件：七海非標定制機框、海克斯康自主研發MST軟件、光源、鏡頭及馬達。


工作流程


由上料機將產品運送到上料位，然后循環傳送帶將產品分別送到掃碼位、量測位，測量完成后再傳送到下料位，雙吸盤夾具將產品和隔離紙同時吸起，最后由分類機械手臂完成產品疊放到相應的分類料盒。


方案優勢

CT為7~8s/pcs，一個小時可完成480個產品的檢測。

全自動上下料測量定位孔距，自動計算漲縮值。

上料時橫移模組使用雙吸盤設計，在吸取產品搬運至測量上料位時，離型紙吸盤將紙吸起帶回空紙倉完成分離動作。

兼容性好，利用CNC模板設置并保存程序滿足多種類型產品的快速自動測試分類，通過位移模組自動調節二維碼讀碼器位置以適應不同產品二維碼位置變化。

測量時，采用模組循環交替工裝直接對接前段打標機，可有效減少銜接時間、提高產線效率。采用壓制氣缸帶動透明壓制工裝壓平產品，防止產品翹曲導致發生量測誤差。

檢測結構采用大理石結構，確保高穩定性精度的實現。

下料采用了立體式升降倉設計，5個分類區滿足客戶的定制化料區定義需求。
