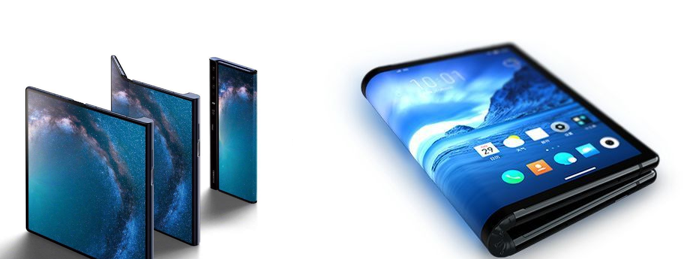

伴隨著5G的到來，折疊屏成為了電子行業最熱門的話題。從手機的發展來看，屏幕尺寸從窄邊框屏到曲面屏到現在的折疊屏，顯示面積越來越大，效果非常炫酷，越來越多的廠商選擇將手機折疊起來。這種可折疊屏幕不僅用于手機，筆記本電腦、頭戴VR、吸塵器以及一些醫療設備也同樣可以采用。

客戶痛點
折疊屏可以實現360度的彎曲，甚至扭曲，需要經過20萬次的折疊保持不壞，是柔性要求較高的柔性屏。折疊屏的生產過程不同于傳統屏幕的生產過程，如翹曲度不足，應力無法釋放，會讓顯示效果大打折扣，或者直接導致屏幕報廢，因此折疊屏的制造中需要高精度的平面度控制，以確保顯示效果。

解決方案

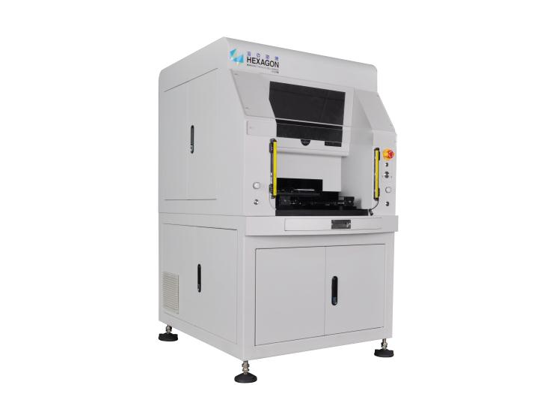

根據折疊屏工藝特性，?？怂箍低瞥稣郫B屏幕平面度檢測方案，在保證屏幕測量不受損、不劃傷的情況下，可快速完成各種折疊屏的平面度測量。


方案配置

重復精度＜0.01mm。經過實際測量，靜態重復性不超過3個μ，動態重復性不超過5個μ。

GR&R≤20%。

設備尺寸(L*W*H)：1000*1000*1500mm。

電壓：AC 220V 50/60HZ。


方案優勢

穩定性好：設備采用花崗巖基座，受環境影響小且壽命長。

可靠性和通用性強：標準機設備，成熟穩定，激光傳感器用來精準測量高度尺寸。

精度高：采用同軸共焦原理的米銥超高精度傳感器，精度達到0.75um，實現了無死角測量。

精密柔性夾具：通過特殊材質的X、Y方向定位氣缸及定位邊對產品中間部分進行鏤空測量。

安全性高：嚴格執行國家規定的安全執行標準和EHS防護標準。
