較于傳統的電腦，筆記本電腦更小型、輕薄、方便攜帶。筆記本電腦的表面瑕疵嚴重影響著產品質量，如何避免表面瑕疵，一直是電子產品制造企業面臨的問題。傳統的人工檢測費時費力、容易出現誤差，更是難以匹配高節拍的生產力。

針對筆記本電腦瑕疵檢測需求，?？怂箍低瞥龉P記本電腦瑕疵檢測方案，該方案不僅測量結果穩定，而且速度遠遠高于人工檢測，規避了相關不可控因素所造成的瑕疵產品流出給客戶帶來的不良影響，提高了客戶的產品品質。

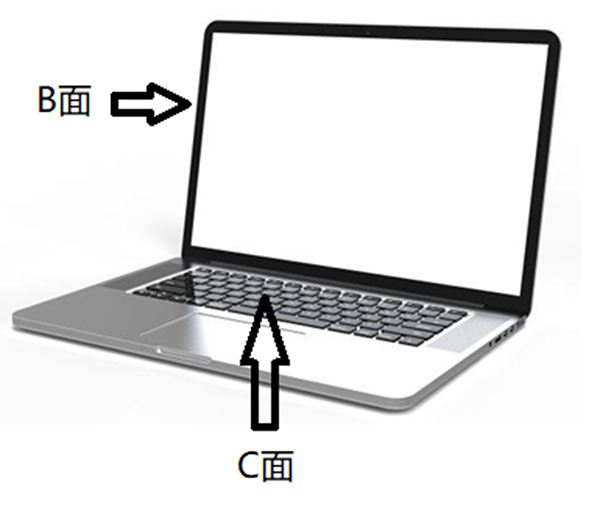

檢測內容：筆記本電腦B面電腦屏上Logo有無及錯印、有無相機，C面主要檢測鍵盤及標簽。

方案配置

讀碼器和光電傳感器：讀碼器識別工裝上的條形碼判定其產品尺寸，光電傳感器檢測產品打開的角度防止碰撞危險的產生。

多種功能相機：鍵盤檢測相機可識別筆記本整體圖像進行定位，LOGO檢測相機檢測LOGO有無及錯印，Camera檢測相機檢測Camera有無，Label檢測相機檢測Label有無及錯印。四組相機均可在流水線不停的情況下完成拍照檢測，實現高效率工作。

CT：8s。

電壓：AC 220V 50/60HZ。

工作流程

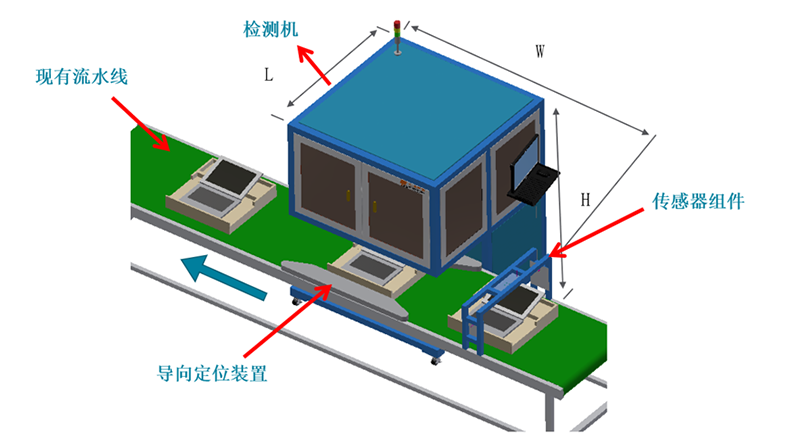

設備與現有生產流水線對接，從側方推入流水線使用，流程如下：

讀碼→B面檢測角度矯正→B面檢測→C面檢測→流水線




方案優勢

使用的MST軟件為公司自主獨立開發，反饋修正以及后期的維護周期短，響應快。

使用的相機和光源為公司自主開發產品，可以定制化滿足客戶的測試需求，同時交貨周期短，維護成本低。

增加了激光測距和傳感器角度調節刻度裝置，可以保證后期每條產線的一致性。

檢測時采用了密閉式的黑箱設計，保證測量單元運行時不受外界其他光源的干擾，實現了測量環境的高穩定性及一致性。
