手表作為一款常見的可穿戴設備，驗收標準包括功能驗收及外觀驗收。手表旋鈕由于直接與人體接觸，其外觀驗收的重要性更加凸顯。海克斯康憑借多年深耕測量行業的寶貴經驗與不斷創新開拓進取獲得的研究成果，針對手表旋鈕推出了手表旋鈕外觀瑕疵檢測方案，高效全自動檢測，有效解決了客戶的痛點與難點。

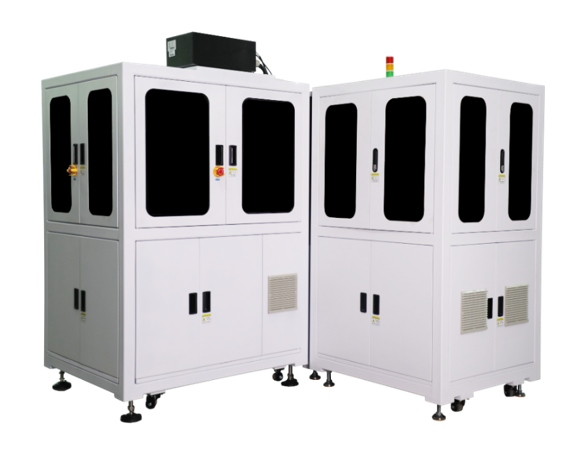

方案配置

·外形尺寸：長：1200mm，寬：1100mm，高：1800mm；

·設備功能：專業于小零件的外觀檢測，采用DD馬達帶動轉盤旋轉，分八個工位對旋鈕頂部及側部進行各種缺陷檢測；

·瑕疵類型：碰/壓/劃傷、溢膠、崩邊、異物、脫陽等；

·CT：2.5S，過殺率：5%，漏檢率：0.5%。


工作流程

①機器人電木 TRAY上料 → ②皮帶線對接 → ③上料至轉盤→ ④相機1拍照 → ⑤相機 2拍照 → ⑥相機3拍照 → ⑦相機4拍照 → ⑧轉盤下料 → ⑨擺盤 → ⑩下滿盤與上空盤

方案優勢

·6軸機器人：皮帶線與6軸機器人對接進行上下料；

·多產品上下料：上下料部分均為XYZ模組，一次吸取三個產品；

·多角度檢測：轉盤一次上三個產品，共8個工位，四相機獨自帶橫移軸，一個角度拍四張照片處理；

·多配置鏡頭及光源：相機均采用面陣500W，鏡頭搭配360°環外側鏡頭及0.5X，光源多樣：無影環光、高亮環光、90°環光（內壁LED）、同軸藍光（C40）；

·獨立運行：所有工位并行測量，互不影響，CT=7.5/3=2.5s/pcs。

?？怂箍涤兄夹g(shù)專業且經驗豐富的機械、光學、軟件、電氣、服務及支持團隊，高效配合完成客戶需求。手表旋鈕外觀瑕疵檢測方案由團隊精心打磨而成，已在客戶現場穩定運行，受到了客戶的稱贊與好評！
