隨著電子產品正在向智能、小型、集成化方向發展，越來越來的智能手機采用了無線充電功能。從應用領域來講，納米晶材料是實現智能手機無線充電材料之一，其最大的特點是可實現手機之間的互充，在未來無線充電中應用潛力巨大，因此在電子產品無線充電市場對納米晶材料需求劇增，同時對無線納米晶的穩定性、可靠性要求較高，其尺寸、瑕疵缺陷會直接影響無線充電的整體功能。

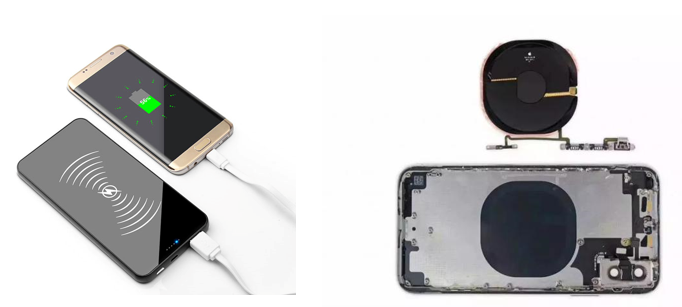

                                               無線充電納米晶實物圖，圖片來源網絡

解決方案

針對無線充電納米晶材料特點，海克斯康推出了無線充電納米晶尺寸和瑕疵檢測方案，可3秒內完成一個產品的全部測量。

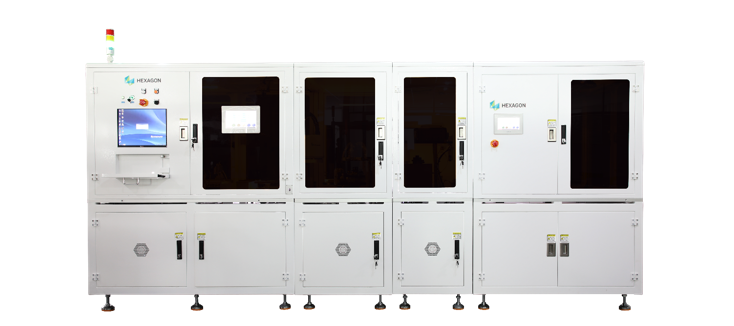

方案配置

長：4150mm，寬：1200mm，高：1700mm。

重復精度＜0.01mm、GR&R≤10%、電壓：AC 220V 50/60HZ。

LCR檢測站執行算法，以控制上升并確保壓力達到目標值，通過壓力傳感器完成檢測。



工作流程

滾筒展開納米晶→上料→二維碼讀取→相機1頂部測量→相機2底部測量→探針測量→LCR檢測→下料→托盤裝箱

方案優勢

CT時間短，3s即可完成一個產品的全部測量。

高像素工業相機、高精度鏡頭和探針、高速及高重復定位精度的轉移及下料四軸機械手。

滾筒收卷系統對零件以薄膜為載體進行上料及回收空薄膜，方便快捷。

完成兩個相機的視覺尺寸檢測后，經過相機拍照定位后移至探針測量站進行瑕疵檢測，使得結果更準確可靠。
