數控五軸模擬訓練專機

?？怂箍抵墙?- 數控五軸模擬訓練機是一套完全由?？怂箍底灾髟O(shè)計開發、模擬五軸數控機床加工場景的數控機床仿真教學方案。方案基于全新一代的NCSIMUL智能模擬仿真軟件，軟硬件完美結合，高效、實用、簡單易學。?？怂箍抵墙?- 數控五軸模擬訓練機配有海德漢和西門子兩套系統硬件仿真操作面板，面板內部所有界面、數據及參數定義等都與真實機床的面板完全相同，并可以根據實際機床、數控系統、刀具夾具方案進行1:1的客戶化定制。?？怂箍抵墙?- 數控五軸模擬訓練機可以充分滿足院校和企業安全仿真的技術需求，促進智能制造領域高素質復合型技能人才的技術提升和培養。

教學與實訓、程序驗證、機床安全仿真模擬的一體化設備

? 面向五軸機床的教學實訓

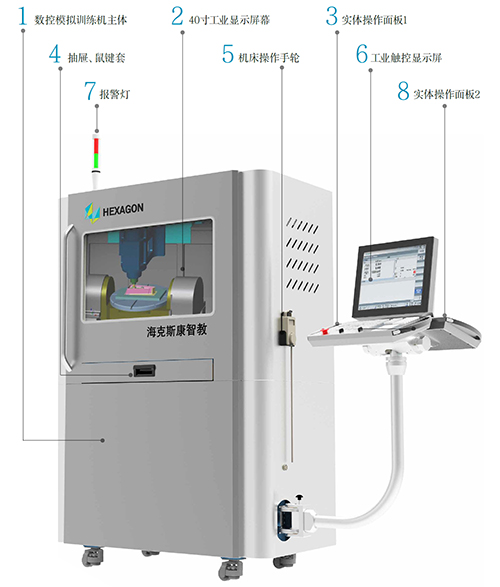

?？怂箍抵墙?- 數控五軸模擬訓練機主要面向教學培訓裝備領域，用于五軸數控機床的操作模擬訓練，模擬當前操作系統的加工場景，可以支持多種操作系統，多種操作系統間可任意切換，主要由NCSIMUL仿真軟件、海德漢操作系統、西門子操作系統、實體操作面板、工業顯示屏、工業觸摸面板、機床手輪、仿真機床機構等組成。

? 高效、實用的機床仿真教學方案

數控機床操作人員的培養需要高價值的設備，設備、耗材和維護投資很大，數控五軸模擬訓練機結合NCSIMUL，以及當前流行的數控系統，并配置仿真設計的機床結構，用于實操之前的仿真模擬訓練，可以節約大量培養成本與學習時間，并且還可有效的進行加工程序的仿真模擬。

技術特點

? 模擬主流五軸數控機床的工業設計，如真實機床，操作方便；

? 集成海德漢及西門子真實操作系統，與真實加工機床的操作系統完全一致；

? 完全模擬機床的真實手輪操作，可以通過手輪對機床軸進行移動定位等功能；

? 配置三色塔燈指示，根據機床的運行狀態，顯示不同的顏色，完全模擬真實機床的塔燈效果；

? 集成世界一流的數控加工仿真軟件NCSIMUL，提供業界最優的3D圖形內核；

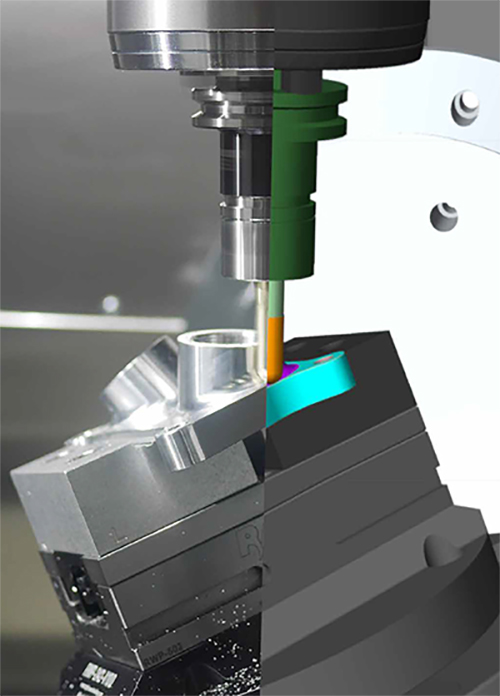

? 基于數控加工仿真軟件NCSIMUL，仿真模擬效果更為逼真；仿真模擬速度最快；

? 在NCSIMUL仿真界面中可仿真機床的冷卻液動畫；

? 支持碰撞報警，當機床發生碰撞時，仿真機床會產生蜂鳴聲報警，同時塔燈也變成紅色；

? 支持急停功能，按下急停按鈕，機床立即停止，并發出報警聲，完全模擬真實機床的急停狀態；

? 支持方便的在學校實訓場地移動；

? 配置40寸工業顯示屏，最大化模擬機床的真實狀態；

? 配置完善的實訓教材及教學案例，方便學校開展五軸數控機床的教學課程；

? 支持豐富的CAD/CAM接口；

? 支持虛擬機床各種數據的實時顯示，包括各類坐標系、加工速度、刀具補償信息等；

? 支持國際主流通用控制器代碼，支持通用宏程序語言，支持通用循環語言；

? 支持學校定制虛擬機床，并支持機床復雜代碼的解析。

產品參數
