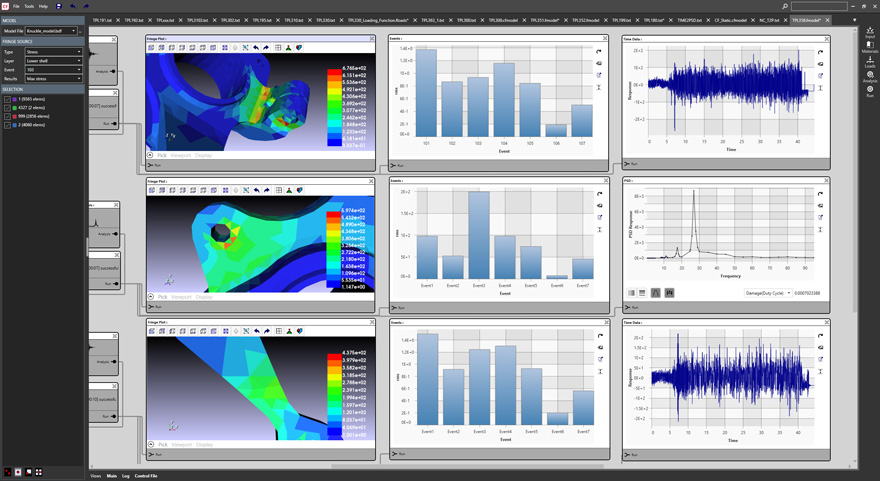

CAEfatigue -隨機響應和耐久性仿真

CAEfatigue是一款基于有限元的疲勞和隨機響應求解器，也是一款可以解決時域和頻域中靜態和動 態問題的隨機響應和疲勞壽命計算的分析工具。有時，需要進行數百萬次重復加載循環的測試通常過于昂貴和耗時和不實用。有限元分析程序可以告訴您應力“熱點”的位置，但無法告訴您這些熱點是否是疲勞失效的關鍵區域，或者何時疲勞會成為問題以及如何解決問題。許多制造商不得不接受較長的樣機開發周期、超重的組件、不可預測的保修問題以及客戶的信心喪失。CAEfatigue使得耐久工程師快速準確地預測產品在任何時間相關或頻率相關載荷條件下的使用壽命。它的優勢包括減少樣機測試、減少產品召回、降低保修成本以及增加產品設計通過測試的信心。

CAEfatigue還為用戶提供了計算位移、速度、加速度、力的隨機響應的功能，以此檢測“異響”狀態，同時也提供了從模型的一個區域轉移或級聯載荷另一個模型，甚至開發出更簡單的代理負載功能，例如：可以用單個輸入代替多個輸入，這對于測試零件和零件十分有用。 CAEfatigue的高級隨機響應和壽命估算功能允許用戶使用與應力分析相同的有限元結果執行全面的隨機響應和疲勞分析。統一的環境可使用戶在一個用戶友好的界面中進行CAE建模、動態分析和疲勞分析。

技術特點

? 由于采用了先進的“運行總和技術”，因此處理時間非常短，并且不受分析模型和加載模型大小的限制。

? 對于頻域分析，軟件可以處理任意數量的包含或不包含確定性載荷的隨機載荷。

?可用于檢測隨機載荷下零件之間的碰撞（異響檢測），能夠?qū)⑤斎胼d荷級 到其他零件以進行進一步分析

?可用于優化載荷以降低復雜性；

? 對于時域分析，軟件可以執行準靜態、完全瞬態或使用模態參與因子與模態應力組合瞬態。未來也將支持來自Nastran和Marc的非線性應力輸入。

? 帶有時間信號到PSD轉換的工具集（TIME2PSD）

? 擁有時間信號生成工具集（Load Scheduler），用于從現有RPC或CSV文件生成基于時間的加載

? 可以在時域和頻域中進行點焊和縫焊分析。同時，也可以在頻域中執行用戶指定的焊接形狀

? 可用于高周疲勞和低周疲勞

? 可在同一分析中同時使用應力壽命（S-N ）和應變壽命（e-N ）材料數據

? 帶有可修改的材料數據庫，其中包含 S-N， E-N，循環和成分曲線的全面設置。

產品參數
