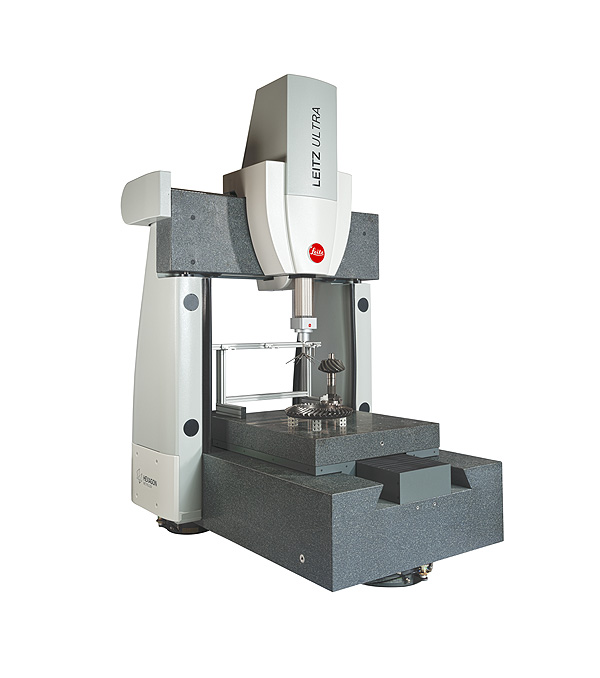

Leitz PMM-Ultra 超高精度全面型三坐標測量機

Leitz PMM Ultra系列作為一款超高精度測量機，幾乎可以測量絕大多數形狀和精度要求的工件或者幾何特征，是加工質量控制中心和計量實驗室的理想選擇方案。從高精度測量要求的動力總成零部件到航空領域復雜形狀要求的葉片、葉環、葉盤等，都可勝任。另外Leitz PMM Ultra還可以作為齒輪檢測中心，測量各種類型的齒輪、齒扇、齒條和齒輪刀具，測量時無需轉臺。Leitz PMM Ultra可配置超高精度非接觸式傳感器，對形狀公差進行控制，可以測量多種材質的高精度表面（如：不明材質、敏感材質、鏡面和涂層等）進行檢驗，甚至拓廣到微觀測量。

技術特點

1.“封閉框架”和移動工作臺設計，整體結構采用花崗巖和鑄鋼（其中工作臺和橫梁為花崗巖，Z軸為陶瓷）——超高精度測量機最合理的結構設計，確保高精度性能和穩定性

2. 預載荷空氣軸承與中央驅動——保證工作臺無摩擦運動，減少了偏差與扭矩。

3. 獨有的燕尾導軌系統——保證了運動的平穩。

4. 高分辨率光柵，位置靠近導軌——超高分辨率可達0.005?m，阿貝誤差最小

5. 伺服驅動配以精密滾珠絲杠傳動——保證最大加速度和定位精度

6. 完善的安全與碰撞保護——避免碰撞，減少維修成本。

7. 整合溫度傳感器——溫度變化時對誤差進行補償

8. 配有遠程診斷功能——使服務停機時間降為最少。

9. 配合QUINDOS 軟件——能夠為齒輪加工刀具提供解決方案。

10. 最現代設計理念的電控系統——能夠完成復雜的移動軌跡和測量數據的評價。

11. 可變高速掃描技術（VHSS）——根據工件幾何特征與公差確認最佳掃描速度，提高檢測效率，,可實現對已知或未知輪廓的高效率測量與掃描

12. 配合LSP-S2探測系統——可完成超高精度的光學鏡頭以及曲面測量任務。

13. 專利：Leitz LSP 探測系統——提供最佳的探測精度。即使在使用超長加長桿的情況下，任何探針的偏轉和彎曲可以得到自動補償。

14. 配合Leitz LSP-S2 Scan+三維掃描探測系統，最大探針長度達800 mm。

產品參數

型號	行程范圍	外形尺寸
12.10.7	12001000700	279520133326
16.12.7	16001200700	359522133326
24.12.7	24001200700	439522133426

MPEE:自0.4起
