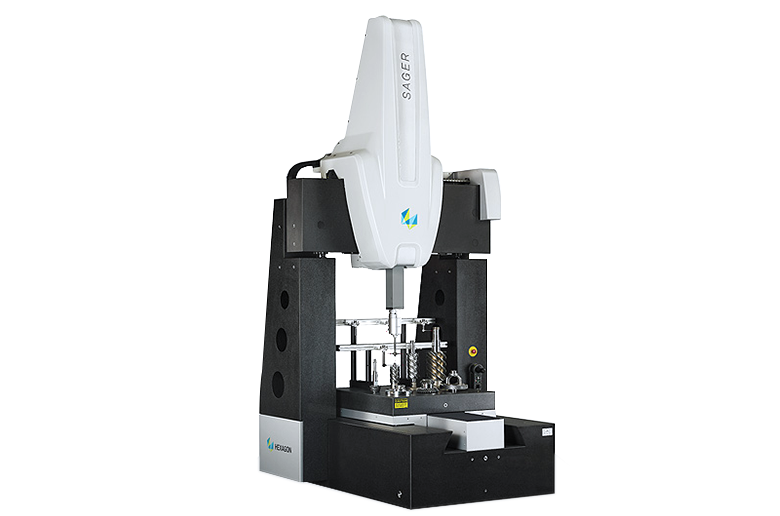

SAGER 德國技術，中國制造超高精度三坐標測量機

SAGER 機器擁有完善的測量系統、高精度的測量性能、豐富的探測系統配置和強大的軟件評價功能，是各種精密零部件尺寸檢測的優異選擇。各種復雜形狀的齒輪、齒輪刀具、精密葉片、凸輪、凸輪軸、螺旋壓縮機轉子、API石油管螺紋量規等，SAGER憑借其精密的機械結構和豐富的軟件評價功能，確保整個測量過程始終穩定可靠，并提供精確、可定制的檢測報告和分析結果，滿足不同批量、不同種類部件的高精度檢測需求。

技術特點

01 “封閉框架”和移動工作臺設計，整體結構采用花崗巖

整體一致材料具有相同膨脹系數，有助于消除溫度變化而造成精度的不確定性

02 采用陶瓷Z 軸、全花崗巖結構

為計量室環境提供穩定高精度

03 X、Y 軸采用伺服電機、精密滾珠絲杠傳動

確保高加速度時定位精確

04 預載荷空氣軸承與中心驅動

保證工作臺無摩擦運動，減少了偏差與扭矩

05 燕尾導軌系統

運動無摩擦無磨損，保證運動穩定性

06 光柵位置靠近導軌

確保了高重復性與復現性，阿貝誤差最小

07 采用Heidenhain高分辨率光柵系統

系統分辨率高達0.005um,且其熱膨脹系數獲得PTB認證，可實現科學補償，保證了機器精準定位及高重復性

08 配合智能軟件PC-DMIS、QUINDOS 軟件

實現各種檢測需求

09 具備自動溫度補償功能

產品參數

型號	行程范圍	外形尺寸
6.5.5	600500500	157815303069
6.8.6	600800600	157819303189
8.10.6	800*1000600	177823303189
10.12.8	10001200800	197827303419
10.15.8	10001500800	197833303419

MPEE:自0.5起
