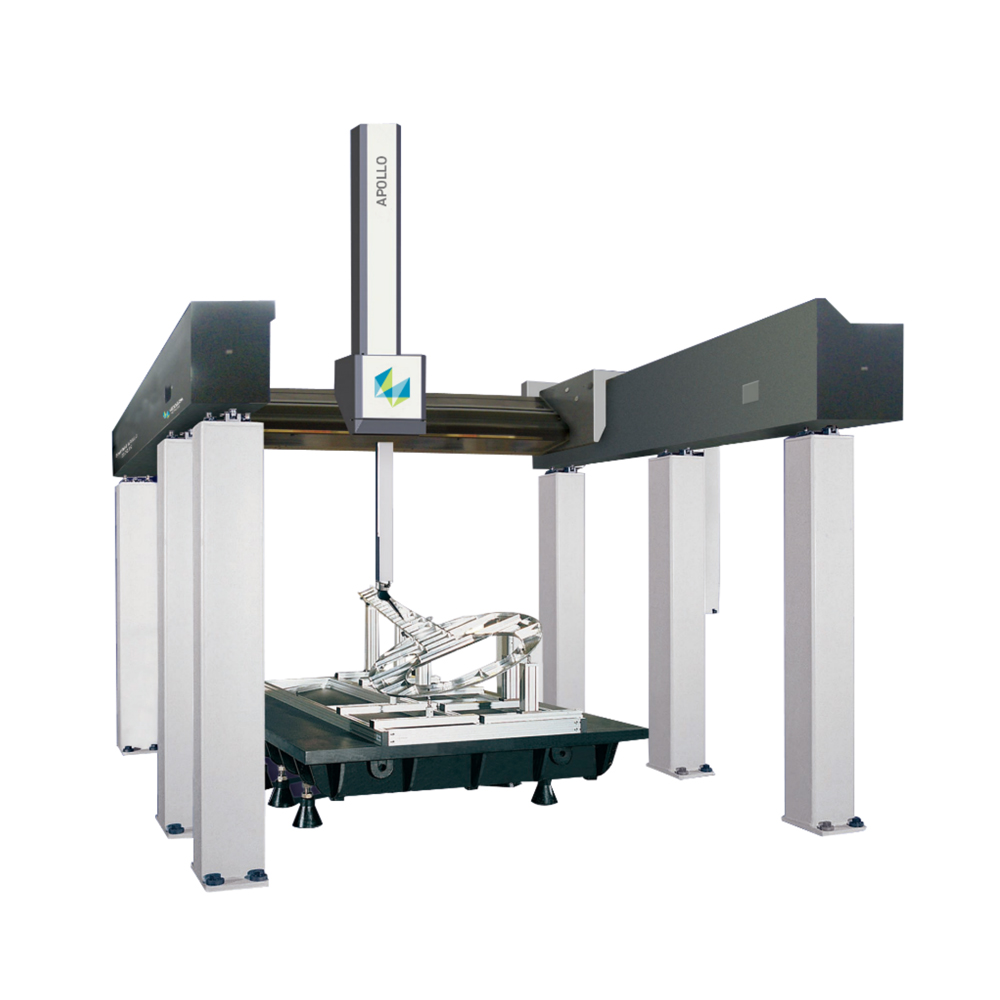

?？怂箍?APOLLO 適用型龍門式三坐標測量機

APOLLO大尺寸、高精度的明智之選

APOLLO系列龍門式測量機，專為中、大尺寸的零件測量需要而設計，滿足了航空航天、模具以及零部件制造企業關于精密測量和品質驗證的需求。

源自Hexagon制造智能集團深厚的坐標測量系統應用經驗，基于尖端的龍門式測量機設計與制造技術，確保了整機精度的長期穩定可靠，模塊化設計和材料設計技術的應用，使得APOLLO具備現代制造業所必需的效率和靈活性。

該系列產品共有兩種類型可選, APOLLO Status和APOLLO Image，每種類型都提供了優化的精度和效率，客戶可根據其需要選擇適當?shù)男吞?hào)。

APOLLO行程范圍從2000mm×3300mmx1000mm到2500mmx5000mm×2000mm。盡管APOLLO擁有很大的測量空間范圍，空間測量精度卻可高達4.0+4.0L/1000[μm]。

技術特點

01 橫梁采用Hexagon制造智能集團獲得專利的斜梁技術，使得系統剛性與動態性能更好

02 精密長導軌，采用高穩定性的花崗石材料，為整機精度提供了良好的基礎

03 機器各軸均采用高分辨率、抗干擾、防磨損的Heidenhain鍍金光柵，溫度膨脹系數通過PTB認證

04 X與Z向傳動，采用鋼絲增強型同步帶，將柔性嚙合與剛性軸向傳動結合為一體，確保精確到位

05 Z軸采用可調式氣動平衡，可在緊急情況下自動制動，確保測量機的安全

06 通過配備線性溫度補償和雙光柵技術提升系統的性能（APOLLO Image)

產品參數

型號		行程范圍	外型尺寸
APOLLO	20.33.10	2000×3300×1000	3640×4200×3640
	20.33.15	2000×3300×1500	3640×4200×4640
	20.50.15	2000×5000×1500	3640×5900×4640
	25.33.15	2500×3300×1500	4140×4200×4640
	25.50.15	2500×5000×1500	4140×5900×4640
	25.33.18	2500×3300×1800	4140×4200×4945
	25.50.18	2500×5000×1800	4140×5900×4945
	25.33.20	2500×3300×2000	4140×4200×5345
	25.50.20	2500×5000×2000	4140×5900×5345

E0：自4 μm起
