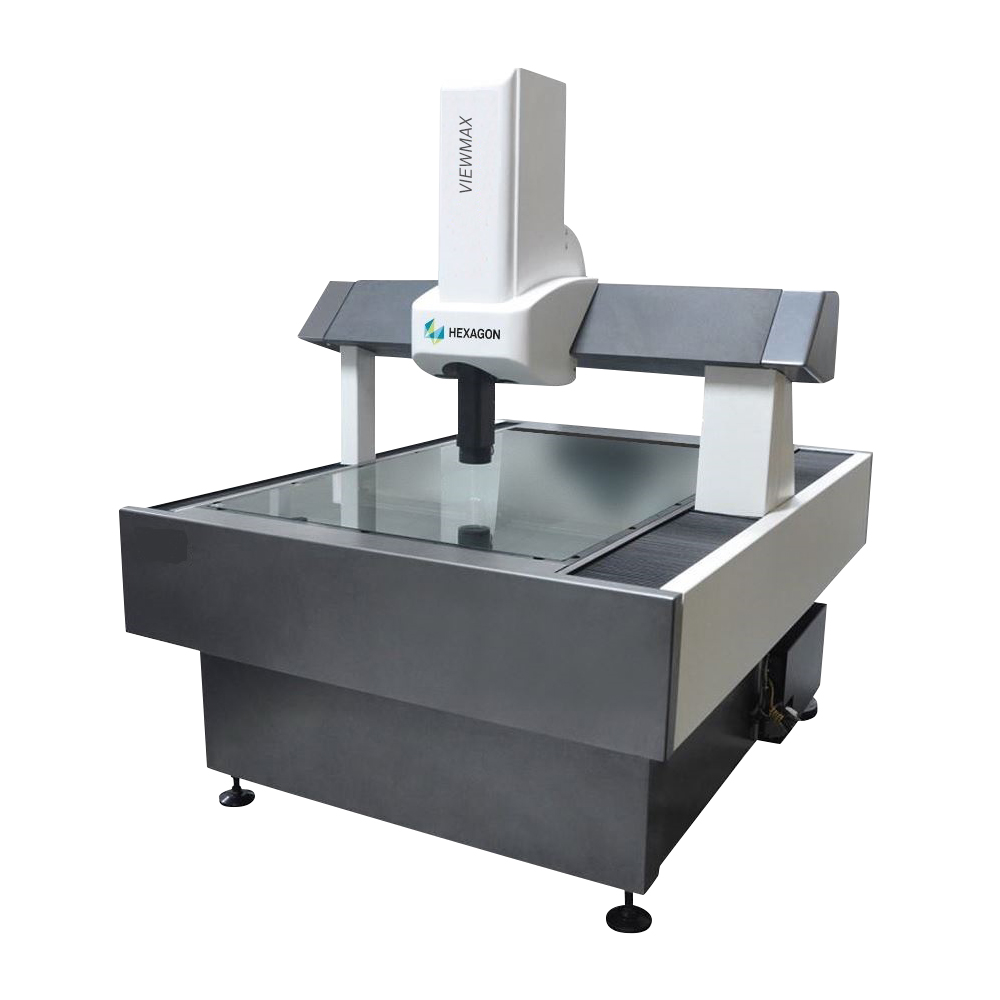

海克斯康 VIEWMAX L影像測量儀

VIEWMAX L 系列采用三角橫梁技術的大量程影像測量機，確保機器最佳的剛性質量比，精度更穩定，平面測量行程從600MM到2400MM可選擇，可滿足不同產品測量需求，該產品部分機型Z軸可定制到400MM,通過增加接觸傳感器可實現空間3維尺寸測量，通過增加CWS可實現軟，薄，透明，半透明，高反光等材料測量，將應用范圍進行多方向拓展。

技術特點

01 移動橋式結構，高精度花崗巖平臺

02 氣浮導軌，無磨損

03 精密的研磨級滾珠絲杠

04 三軸直流伺服電機

05 光柵尺分辨率 0.4μm

06 高分辨率工業相機

07 6.5:1 或 10:1 電動變焦鏡頭

08 白色 LED 同軸光，綠色 LED 透射光，4x90° 雙環表面環形光

09 最大移動速度：290mm/S

10 配備 METUS 或 PC- DMIS Vision 軟件

11 配備激光指示器快速查找被測量特征的位置

12 可選擇接觸式 Renishaw TP20 測頭

13 可選擇 0.5x、0.75x、1.5x、2x 附加鏡頭

14 可選擇 CWS 共聚焦白光

15 可選擇 Z 軸加高到 400mm

產品參數

機器型號	測量行程	外形尺寸	工作臺承重	機器重量
5.6.3	500600250	111014801750	30	860
6.8.3	600800250	121016801750	30	940
8.10.3	8001000250	141018801750	35	1260
10.12.3	10001200250	164024821750	35	3420
12.15.3	12001500250	184027821750	40	5000
15.18.3	15001800250	214030821750	40	5800
15.21.3	15002100250	214033821750	40	6400
18.22.3	18002200250	244034821750	40	7600
18253	18002470250	244037321750	40	8500

環境要求

影像儀室溫度要求:Room Required Specifications
房間溫度(溫控間) Room Temperature	18~22°C
溫度梯度(時間) Temperature Gradient (in time)	1°C/h
溫度梯度(時間) Temperature Gradient (in time)	2°C/24h
溫度梯度(空間)Temperature Gradient (in the volume)	1°C /m
影像儀室濕度要求:Humidity Required Specifications
空氣相對濕度 Relative humidity	40-70%
電源要求: Electrical requirements
電壓Voltage	220 V ±10%
頓率Frequency	50/60 Hz
耗電量Power consumption	1000VA
用電設各要求接地可靠: 接地電阻小于 4 歐姆 A good earth ground (less than 4Ω) is required for reliable operation of the electrical controls.
