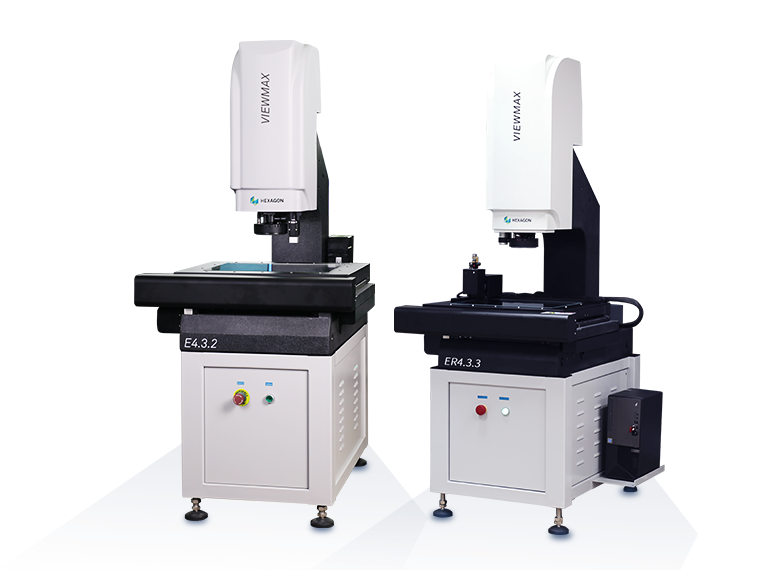

?？怂箍?VIEWMAX E/ER 影像測量儀

VIEWMAX E 系列具有更高精度和更完善的光學系統配置，搭配自動變焦鏡頭，滿足精密零件和復雜特征尺寸的測量；儀器搭載六環八區環形光，在面對某些特殊被測量物時，可利用不同的光線效果以凸顯被測物的特性，更精準地抓取尺寸并達到高重復精度的上光源精準測量功能。

VIEWMAX ER在VIEWMAX E基礎上增加雙軸轉臺，實現同時測量多面尺寸, 特別適合于沖壓件，塑料件,注塑件和絲膜印刷，電子等行業的測量要求。

技術特點

01 高精度花崗巖底座、工作平臺、立柱

02 研磨級絲桿傳動

03 三軸全伺服閉環控制系統

04 高分辨率高清彩色相機

05 6.5:1 電動變焦鏡頭

06 白色 LED 同軸光，綠色 LED 透射光，6 環 8 區表面環形光

07 配備 METUS 軟件

08 實時影像測量導航系統

09 可選擇 MCP 接觸測頭

10 可選擇 CWS 共聚焦白光

11 ER機型：增加雙軸轉臺

產品參數

VIEWMAX E

型號	外形尺寸			工作臺承重	機器重量
型號	Lx	Ly	Lz	工作臺承重	機器重量
3.2.2	639	860	1650	15	370
4.3.2	767	1000	1650	15	460
5.4.2	818	1140	1670	15	550

VIEWMAX ER

型號	外形尺寸			工作臺承重			機器重量
型號	X	Y	Z	Lx	Ly	Lz	機器重量
4.3.3	400	300	300	767	1000	1853	480
5.4.3	500	400	300	846	1425	1855	570

環境要求

影像儀室溫度要求:Room Required Specifications
房間溫度(溫控間) Room Temperature	18~22°C
溫度梯度(時間) Temperature Gradient (in time)	1°C/h
溫度梯度(時間) Temperature Gradient (in time)	2°C/24h
溫度梯度(空間)Temperature Gradient (in the volume)	1°C /m
影像儀室濕度要求:Humidity Required Specifications
空氣相對濕度 Relative humidity	40-70%
電源要求: Electrical requirements
電壓Voltage	220 V ±10%
頓率Frequency	50/60 Hz
耗電量Power consumption	1000VA
用電設各要求接地可靠: 接地電阻小于 4 歐姆 A good earth ground (less than 4Ω) is required for reliable operation of the electrical controls.
