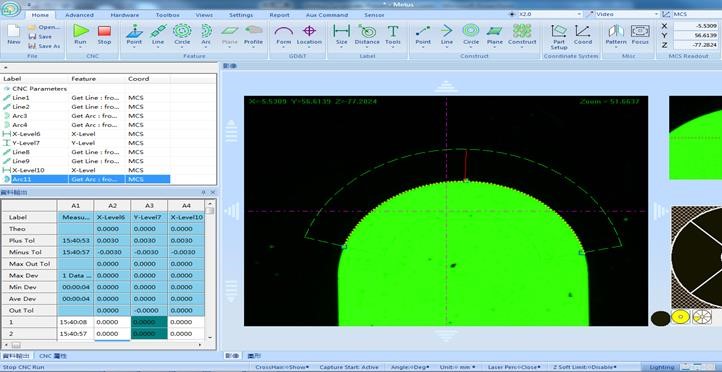

Metus 由有著多年行業經驗的海克斯康軟件設計團隊設計和研發的全視覺測量軟件。Metus專門為影像產品而研發。

1. 支持 CNC 程序重復編輯和數據刷新

在某個 CNC 程序運行完畢后，如果用戶發現某個測量元素的抓取或者計算有問題，Metus 允許修改 CNC 元素 屬性，在 CNC 元素屬性修改后，軟件會根據新修改的屬 性自動刷新測量結果。

2. 支持多坐標系

Metus 有多種建立坐標系的方法，坐標系平移、旋轉非 常方便。同時支持一個 CNC可建立多個坐標系，  可以非常方便的進行回調。

3. 圖像處理功能

Metus 有功能強大的圖像處理算法，尤其在雜點過濾和抓邊方式上通過結合抓邊方式、 棱邊極性、強度和外層濾波等，可更好的測量各種復雜的 工件。

4. LOOP 功能

增加 LOOP 循環功能即可實現陣列功能。特別對于陣列個 數比較多時，會導致占用內存過大的問題。使用 LOOP 循 環功能很好解決了內存問題，從而使測量大工件或 CNC 個數比較多的問題也獲得了解決。

5. 圖像拼接

此功能用于將多個子圖像拼接在一起合成工件全景圖。 全景圖可用于 CNC 創建時的導航地圖。

6. 支持多軸測量

X Y Z 軸、旋轉工作臺和棱鏡測量。多軸的結合，可以快捷、 精確測量產品的正面和側面尺寸。

7. 激光掃描功能

激光掃描測量具有高精度、高效率的優勢，在指定的掃描 區域，可以執行等間距和非等間距的掃描?？梢詼y(cè)量產品 的高度、高度差、平面度等。

8. 實時報表功能

Metus 可以根據您的 Excel 報表模板將測量結果實時輸 出至模板指定單元格中。通過對話框很容易將某一測量尺 寸指定輸出至某一單元格中，且可以疊加上一次測量結果 保存的數據。

9. 支持導入 DXF、Gerber 工程圖紙的測量

支持可選擇全部或部分元素轉換成 CNC，支持自定義元 素測量使用鏡頭倍率，支持自定義元素抓取框大小。

10. 產品結合工程圖

做好比例校正后可以調入 AUTO CAD 的圖檔到實時影像中與每個工件比對；

可將工件外形描繪的圖形直接傳繪至 AUTO CAD 中成為工程圖。

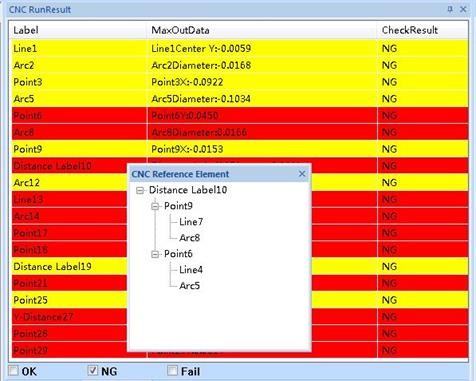

11.報表摘要

自動篩選超差和抓取失敗元素，操作者快速定位到對應位置查看編輯，在問題位置編輯后會同步刷新結果，提高檢測效率。


12.二次編輯


運行程序時會記錄上一次的圖片，優化編程時不需要額外運動，提高效率

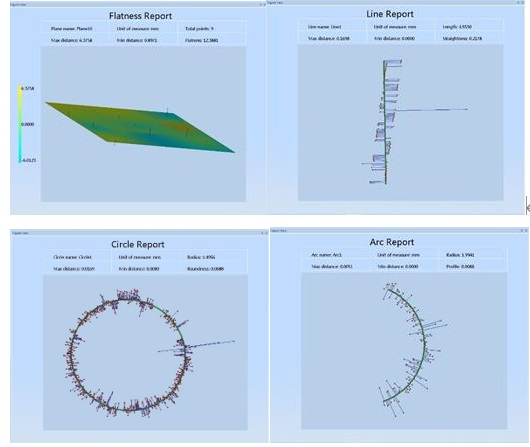

13.三維分析


直觀的展示每個抓取元素原始點的分布情況，方便分析。


14.一人多機

一個操作員可以操作多臺機器，節約人工，提升效率。

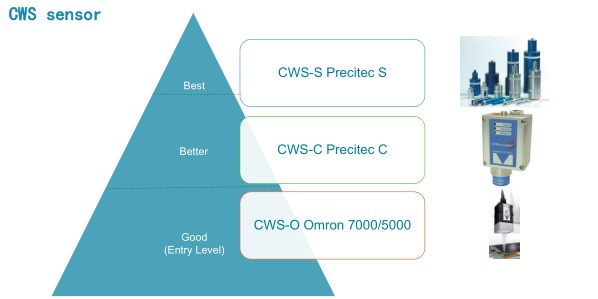

15. 支持3D掃描模塊

超高精度的微小曲面輪廓掃描傳感器

?分辨率最高可達10 nm

?測量范圍300 μm 到10 mm

?測頭精度0.1μm 到3μm

?不受產品表面顏色、材質、反射率、透明度影響，不受外界光源環境影響。

?采用白光共焦原理（基于白光波長的偏差，而不是光強

典型應用：

?微小曲面的拓?fù)鋱D

?可用于測量透明、反光、漫反射表面的產品

?可用于測量玻璃厚度。
