面臨的挑戰：
如何達到高精度和高靈活性測量要求
來自?？怂箍档慕鉀Q方案：
產品、解決方案：Leitz Reference超高精度測量機

實現效果：可以確保間隙尺寸達到規定的公差。有利于其本身效率，而且有利于拖拉機、起重機和木材裝載機等工作機械的工作效率

對用于礦山、林業和農業的機器的性能要求同樣適用于其動力單元。這些機器通常起重幾噸重的材料，鉆探幾乎無法鉆透的巖石，犁翻厚重的土壤。Rexroth的液壓設備也擅長于此。在其位于Nuremberg的工廠，Bosch Rexroth AG 移動液壓部制造外嚙合齒輪泵和電機。而且利用?？怂箍抵圃熘悄芄镜娜鴺?biāo)測量機對這些部件進行檢測

利用壓敏間隙密封和高精度生產技術可以確保Rexroth的外嚙合齒輪泵和電機達到較高的效率。外嚙合齒輪機械質量管理部的Felix Zacharias評論說，“利用這種高水平的工藝可靠性，我們可以確保間隙尺寸達到規定的公差。這不僅有利于其本身效率，而且有利于拖拉機、起重機和木材裝載機等工作機械的工作效率?！?/span>

齒輪、齒輪殼體及軸承襯套等單個部件也需要符合嚴格的公差要求。例如，齒輪的一些特征的公差可能需要達到2微米。只有當部件之間精確匹配，組裝后的單元才能發揮最大性能。

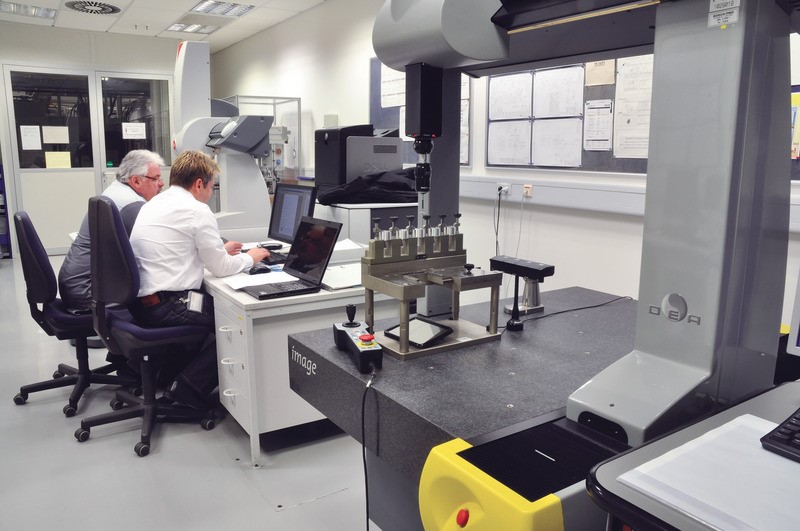

生產人員利用專用的齒輪檢測設備、光學計量工具和在線測量設備，確保各個方面達到最佳精度。恒溫精測間可以在特殊情況下提供更高的精度。每班選擇并檢測來自于生產線的特定數量的部件。Rexroth利用DEA GLOBAL Image 7.7.7 3D三坐標測量機將軸承襯套和泵殼的特征（例如平整度、平行度、圓柱度）置于顯微鏡之下。此外，測量車間的檢測人員為新的生產運行或機器性能分析進行專門的檢測作業。

齒輪廓及其他
如你所料，同樣的事情在Drive& Control公司同樣存在。該公司最近接收了 Leitz Reference HP5.4.3測量機用于計量團隊進行全面齒輪檢測。Zacharias說，“配備該型號測量機后，我們可以應對現代齒輪制造中的諸多挑戰。Leitz Reference測量機尤其適用于齒輪的高公差特征，例如，對齒輪組件中的軸承銷的形位進行掃描，或者對齒輪面進行掃描檢查其平整度。另外，該機器具有多用途特征，即，我們可以使用同一機器對軸承套、殼體及齒輪進行形位測量。”

新策略，新計量

Bosch Rexroth正在逐步從車間生產到模塊化生產轉變。目前，正在利用一種最高效的方法在模塊中生產外嚙合齒輪泵和電機。測量主部件的方法將替代隨機生產樣本檢測。在模塊和測量車間中對主部件進行測量。然后將測量結果相互比較。如果數值在規定的公差范圍內，則Bosch Rexroth可以確定符合質量要求。
Leitz Reference測量機體積精度可以達到MPEE=0.8+L/400μm， 證明其是一個完美工具。 Felix Zacharias說，“我們認為L(zhǎng)eitz Reference測量機是一個極具吸引力的選項，并且我認為該機是市場上以這樣緊湊形式提供這種精度的唯一測量機機型。”

檢測記錄

因配備Leitz Reference HP 5.4.3， 紐倫堡人也借此機會購買了QUINDOS 7軟件。計量技術人員之前都是使用配有QUINDOS 6的DEA GLOBAL 測量機。
紐倫堡的Bosch Rexroth計量技術人員Martin Kuhn說，“我們感受到了一種超值體驗。QUINDOS 7軟件改進明顯。測試結果可以采用更加易于理解圖表形式展示出來。該版本軟件全面兼容微軟，例如，我可以對PDF打印機進行充分控制?！?/span>
Leitz Reference /QUINDOS系統的核心是高精度和高靈活性。具有這種性能的系統無疑會成為紐倫堡Bosch Rexroth公司的長期使用工具。


客戶簡介：
對用于礦山、林業和農業的機器的性能要求同樣適用于其動力單元。這些機器通常起重幾噸重的材料，鉆探幾乎無法鉆透的巖石，犁翻厚重的土壤。Rexroth的液壓設備也擅長于此。在其位于Nuremberg的工廠，Bosch Rexroth AG 移動液壓部制造外嚙合齒輪泵和電機。
