2011 年以來，卡特彼勒各個工廠引進了多臺海克斯康的Romer RA75 系列關節臂，應用于各個環節的檢測任務，包括：工作裝置（動臂、斗桿）的檢測；車體部分的檢測，包含駕駛室、發動機、回轉裝置等位置；底盤車架的尺寸檢測。所有關鍵部件的檢測均需確保產品加工符合設計要求。

來自?？怂箍档慕鉀Q方案：

動臂斗桿的靈活測量：

動臂、斗桿是挖掘機的一種工作裝置，通常也叫大臂、小臂，主要作用是用來支配挖斗的挖掘、裝車等動作?？ㄌ乇死胀诰驒C的動臂、斗桿，具有尺寸大、質量重、吊裝運輸不易等特點，卡特彼勒選用了ROMER 關節臂產品中測量范圍較大的RA7545（4.5m）設備，在保證測量精度的基礎上，僅需要對產品的一次性的測量，以此降低了不必要的蛙跳誤差。

ROMER 關節臂提供高強度磁力底座，磁力強、占用空間小，可以將設備直接吸附在工件表面，更加方便進行現場測量。Romer 關節臂開機即可使用，并可提供電池和WI-FI 功能，使測量時無需移動工件，也不需要考慮電源問題，只需要將關節臂放置吸附在動臂、斗桿上，即可輕松完成測量。

駕駛室的柔性測量

相對于工程機械的工作裝置，駕駛室除了同樣具有尺寸大、質量重、吊裝運輸不變的問題之外，而且具有封閉性強，結構復雜、測量過程中障礙物多的特點。ROMER 關節臂是測量駕駛室理想工具，因為它在精度高的基礎上，具有很好的柔性和便攜性，可以伸到駕駛室內任意角落完成測量。

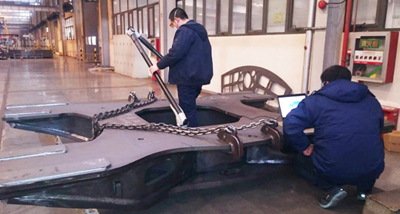

底盤車架的在線測量：

底盤車架是工程機械中較大尺寸的零部件，使用傳統測量方式精度較差且部分大尺寸難以檢測。?？怂箍档腞OMER關節臂測量機具有最大4.5m的一次性測量范圍，而利用GridLok 測量系統，更可以將測量范圍再擴大數倍，完全可以滿足卡特彼勒底盤的測量范圍和精度要求。

ROMER RA75 系列關節臂，完全能夠滿足卡特彼勒徐州、無錫等工廠的精度要求，它具有的高便攜性、良好的柔性、大尺寸的測量范圍等特點，能很好地運用在工程機械的檢測上。

卡特彼勒成功地將ROMER 關節臂運用到了工程機械上工作裝置、車體部分、底盤部分等各個方面的測量上，改變了傳統的測量方式，使測量有了可靠的高精度的數據支撐，并且將測量效率提高了數倍。

客戶成效

工程機械類零部件具有尺寸大、重量大的特點，因此需要使用靈活便攜的測量系統。2011 年以來，卡特彼勒各個工廠引進了多臺?？怂箍档腞omer RA75 系列關節臂，應用于各個環節的檢測任務，包括：工作裝置（動臂、斗桿）的檢測；車體部分的檢測，包含駕駛室、發動機、回轉裝置等位置；底盤車架的尺寸檢測。所有關鍵部件的檢測均需確保產品加工符合設計要求。

客戶簡介：

卡特彼勒公司（Caterpillar，CAT），成立于1925 年, 總部位于美國伊利諾州，是世界上最大的工程機械、礦山設備、燃氣發動機和工業用燃氣輪機生產廠家之一，同時也是世界上最大的柴油機廠家之一。自上世紀70 年代向中國出口第一批設備至今，卡特彼勒在中國的發展足跡已遍布全國。目前，卡特彼勒在中國設有近30 家制造工廠、4 個研發中心、3 個物流和零部件中心，擁有員工一萬三千人。在推動中國基礎設施建設、節能減排以及資源高效利用等方面發揮了積極作用。
